大容量空調・排気ダクトの騒音対策ガイド|ダクト消音の基礎と対策
目次
空調・換気設備の騒音対策では、空調室外機やファンといった機器そのものの防音・防振がまず検討されます。
しかし、機器まわりの対策だけでは騒音が解消しないケースも少なくありません。その原因として見落とされやすいのが、空調・換気用のダクトを通じた音の伝搬です。
ダクトとは、病院やデータセンター、大型商業施設などの大規模施設で、空調や換気のために大量の空気を送排する管路（空気の通り道）です。ダクトは空気とともに音も運んでしまうため、機器まわりの防音だけでは十分な効果が得られないケースがあります。
本記事では、ダクトがなぜ騒音の伝搬経路になるのか、そのメカニズムと具体的な対策方法について解説します。

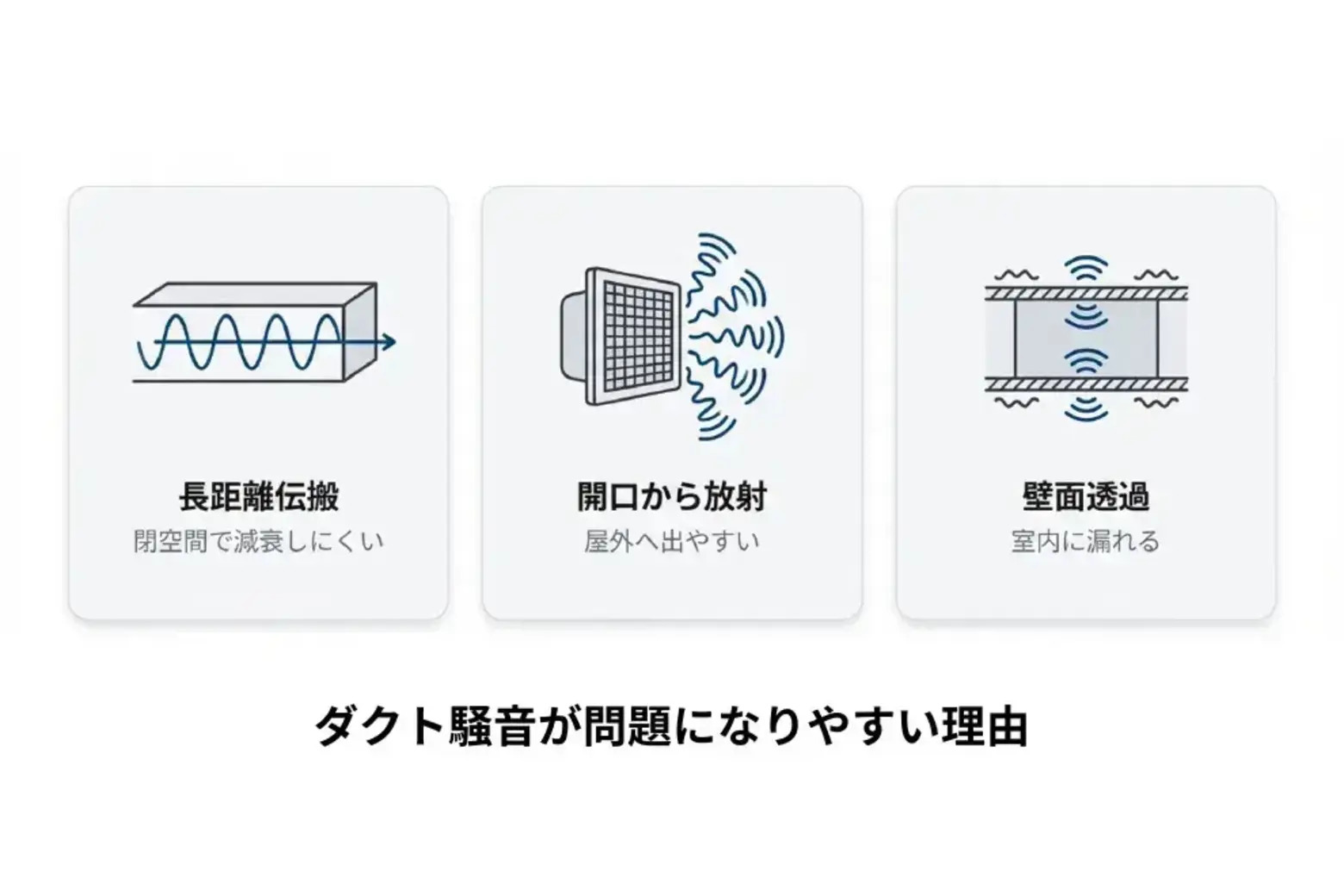

ダクト騒音が問題になりやすい3つの理由
ダクトを経由した騒音が問題になりやすい理由は、大きく3つあります。
1.騒音がダクト内部を長距離にわたって伝搬する
空調機やファンで発生した音は、ダクト内の空気を媒介として伝わります。通常、屋外であれば音は距離とともに減衰していくのですが、ダクトは密閉されているため音のエネルギーが拡散しにくく、屋外の自由空間ほどは減衰せず、遠くまで伝わりやすい傾向があります。
2.ダクトの開口部から音が外部に放射される
ダクト内を伝わってきた音は、吹出口や排気口といった開口部から空間に放射されます。特に排気口は屋外に面していることが多く、ダクト内部を伝搬してきた騒音がそのまま外部に放出されるため、近隣への影響が大きくなる場合があります。
3.ダクト壁面を透過して音が漏れる
薄い鉄板で作られたダクトの場合、内部の音がダクト壁面を振動させ、ダクトの外側に音が漏れることがあります。これを「透過音」といい、ダクトが通過する室内に騒音が伝わる原因となります。
このように、「音の伝搬」「開口部からの放射」「壁面の透過」の3つがダクト騒音の主要な要因といえるでしょう。ダクト騒音への対策を考えるには、まずこれらの経路を正しく理解しておくことが重要です。

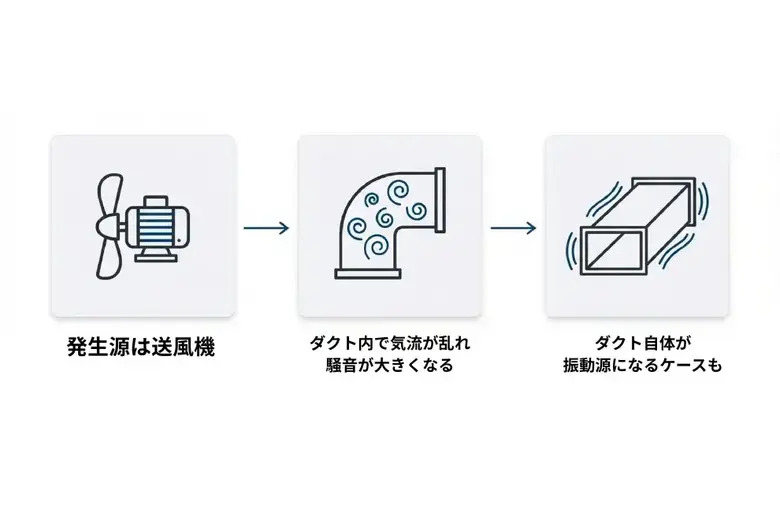

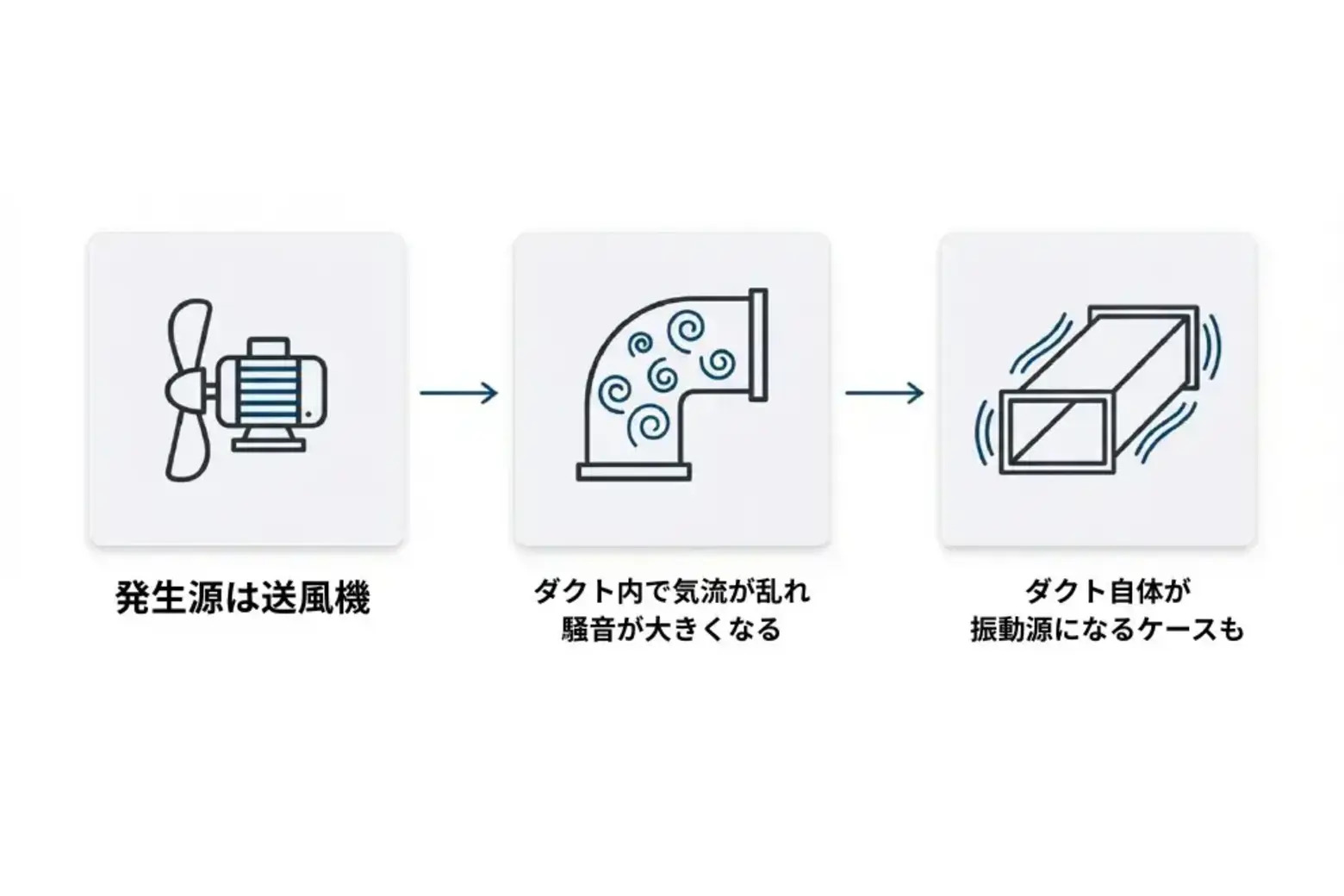

騒音が発生するメカニズム
ダクト騒音をより深く理解するために、音がどのように発生し伝搬するのかも整理しておきましょう。
1.ファン（送風機）が騒音の発生源になるケース
ファンが空気を送り出す際に発生する、羽根の回転に伴う風切り音や、モーターの振動音などがダクト内の気流に乗り、下流へと伝搬していきます。
ファンが空気を送り出す際に発生する、羽根の回転に伴う風切り音や、モーターの振動音などがダクト内の気流に乗り、下流へと伝搬していきます。
2.ダクト内部で気流騒音が新たに発生するケース
ダクトの分岐部分やダンパー（風量調節弁）、曲がり部分では空気の流れが乱れ、その乱れ自体が騒音（乱流騒音）を生み出します。これはファンから伝わってくる音とは別に、ダクト経路の途中で新たに加わる騒音です。特に大量の排気が必要な病院やデータセンターでは気流速度が速く、こうした箇所で騒音が増大しやすい傾向があります。
ダクトの分岐部分やダンパー（風量調節弁）、曲がり部分では空気の流れが乱れ、その乱れ自体が騒音（乱流騒音）を生み出します。これはファンから伝わってくる音とは別に、ダクト経路の途中で新たに加わる騒音です。特に大量の排気が必要な病院やデータセンターでは気流速度が速く、こうした箇所で騒音が増大しやすい傾向があります。
3.ダクト自体が振動源になるケース
ファンの振動がダクトに伝わると、薄い金属板でできたダクト壁面が共振し、壁面そのものが音を放射してしまうことがあります。開口部からの放射とは異なり、ダクトが通過する経路上のあらゆる箇所が騒音源になりうるため、対策の範囲も広くなります。
ファンの振動がダクトに伝わると、薄い金属板でできたダクト壁面が共振し、壁面そのものが音を放射してしまうことがあります。開口部からの放射とは異なり、ダクトが通過する経路上のあらゆる箇所が騒音源になりうるため、対策の範囲も広くなります。

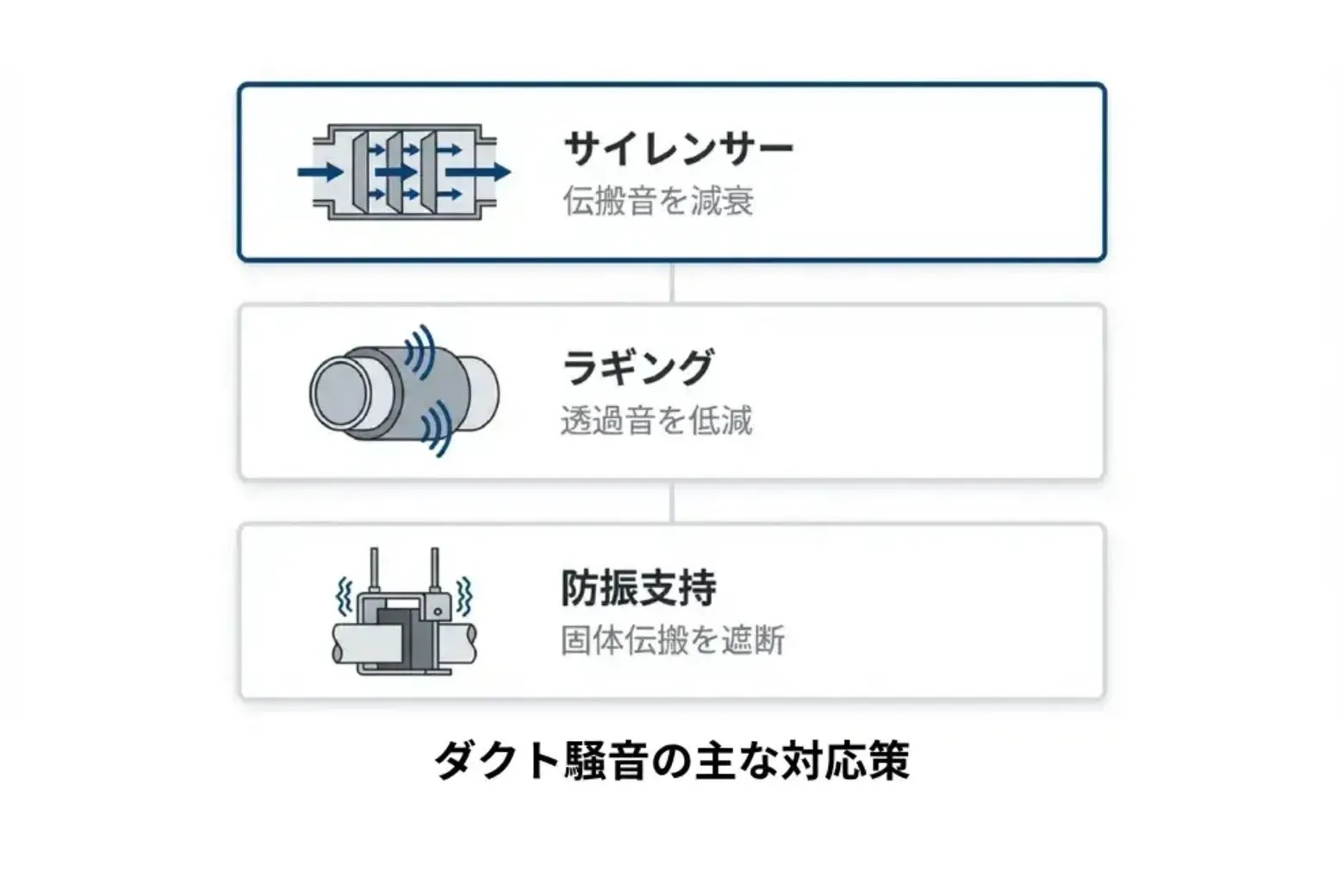

ダクト騒音の主な対策方法
ダクトを通じた騒音への対策は、大きく分けて3つのアプローチがあります。
1.ダクト用サイレンサー（消音器）の設置
ダクト内に消音器を組み込み、通過する空気から音エネルギーを吸収・減衰させる方法です。ダクト内部を伝わる音そのものを低減するため、開口部からの放射や壁面の透過といった問題も合わせて軽減できます。
2.ダクト壁面への遮音材の巻きつけ（ラギング）
ダクトの外側に遮音シートや吸音材を巻きつけることで、ダクト壁面から外部に漏れる透過音を低減します。特に、ダクトが室内を通過する区間で透過音が問題になる場合に有効です。施工においては、継ぎ目やフランジ接合部、壁の貫通部が音漏れの弱点になりやすいため、これらの箇所を隙間なく丁寧に処理することが重要です。
3.防振支持およびたわみ継手による振動遮断
ダクトの吊り金具や支持部に防振材を介在させることで、ファンやダクトの振動が建物構造体へ伝達するのを抑制します。加えて、ファンとダクトの接続部にたわみ継手（フレキシブルジョイント）を設けることで、機器からダクト系統への振動伝達を効果的に遮断できます。これらは、構造体を介して別室へ伝わる「固体伝搬音」の対策として有効です。
ラギングや防振支持は、ダクトの外側や支持部で音や振動が漏れ・伝わるのを防ぐ対策です。一方、サイレンサーはダクト内部の音エネルギー自体を減衰させるため、最も直接的かつ効果の高い対策といえます。サイレンサーを中心に、ラギングや防振支持を組み合わせることで、より高い効果が期待できるでしょう。
ダクト用サイレンサーとは？
では、ダクト騒音対策の中核となるダクト用サイレンサー（消音器）について詳しくみていきましょう。ここでは、その仕組みと代表的な種類について解説します。
ダクト用サイレンサーは、ダクトの途中に設置し、内部に配置した吸音材で通過する空気中の音エネルギーを吸収・減衰させる装置です。空気はサイレンサーを通過できるため、換気や空調の機能を損なわずに騒音だけを低減できるのが大きな特長です。サイレンサーの性能は、一般に「挿入損失（Insertion Loss）」という指標で周波数帯ごとにデシベル（dB）で評価され、値が大きいほど消音効果が高いことを意味します。

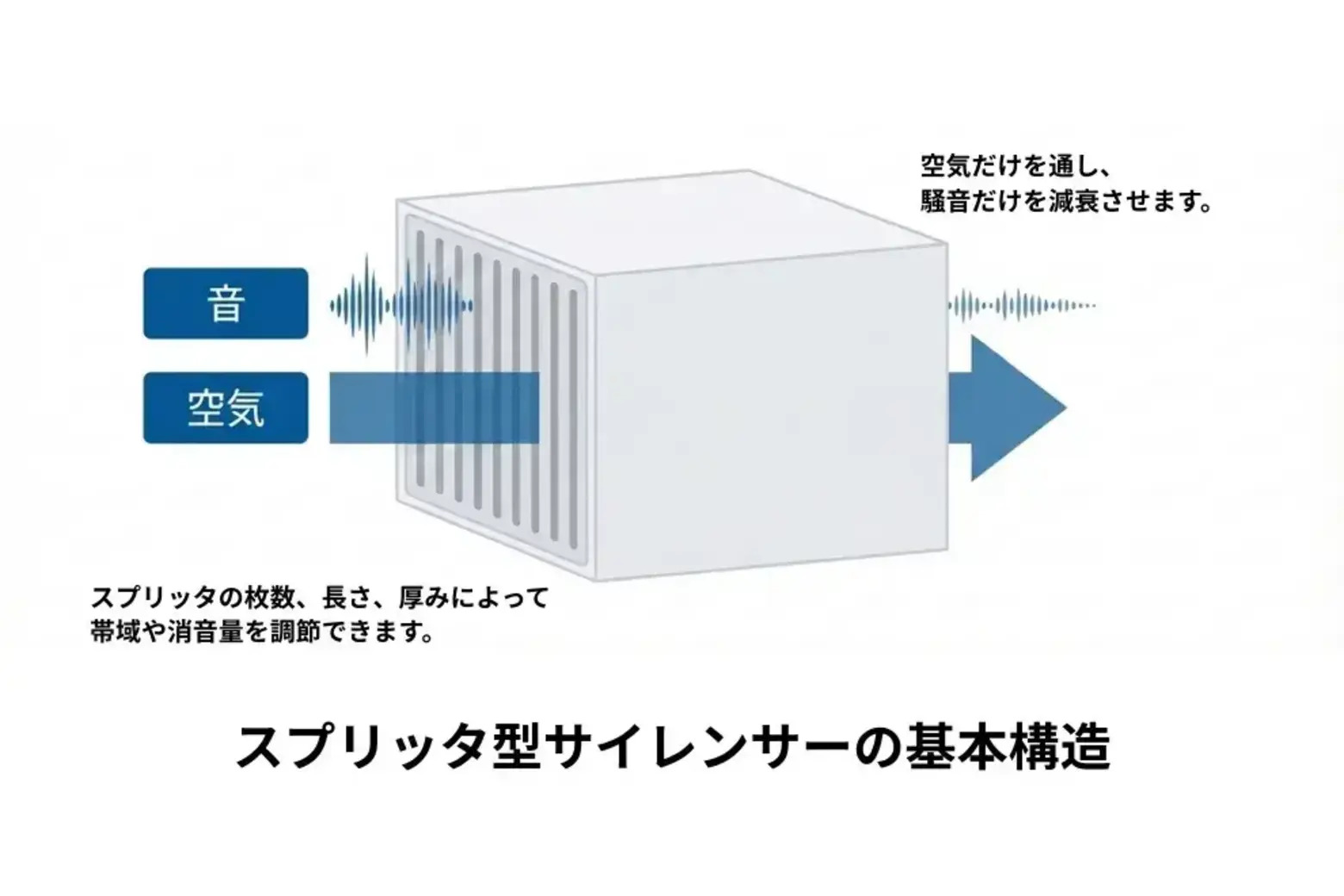

代表的なものが「スプリッタ型サイレンサー」です。
ダクト断面内に吸音材を充填した板状のスプリッタ（仕切り板）を複数枚平行に並べた構造で、空気がスプリッタ間の隙間を通過し、その過程で吸音材が音を吸収する仕組みです。
スプリッタの枚数や厚み、長さを調整することで、対象とする周波数帯域や消音量を調節することが可能。スプリッタの厚みを増すことで、中高周波はもちろん大規模施設に見られるような低周波まで、幅広い帯域の騒音の低減に効果があります。
ダクト断面内に吸音材を充填した板状のスプリッタ（仕切り板）を複数枚平行に並べた構造で、空気がスプリッタ間の隙間を通過し、その過程で吸音材が音を吸収する仕組みです。
スプリッタの枚数や厚み、長さを調整することで、対象とする周波数帯域や消音量を調節することが可能。スプリッタの厚みを増すことで、中高周波はもちろん大規模施設に見られるような低周波まで、幅広い帯域の騒音の低減に効果があります。
サイレンサー選定で注意するべきポイント
前章で「換気や空調の機能を損なわずに騒音だけを低減できる」と解説しましたが、ダクト内に吸音材を配置する以上、サイレンサーの設置には空気の流れに対する抵抗（圧力損失）が多少起こります。この圧力損失が大きすぎるとファンの送風能力に影響を及ぼし、空調の効率低下につながるおそれがあります。

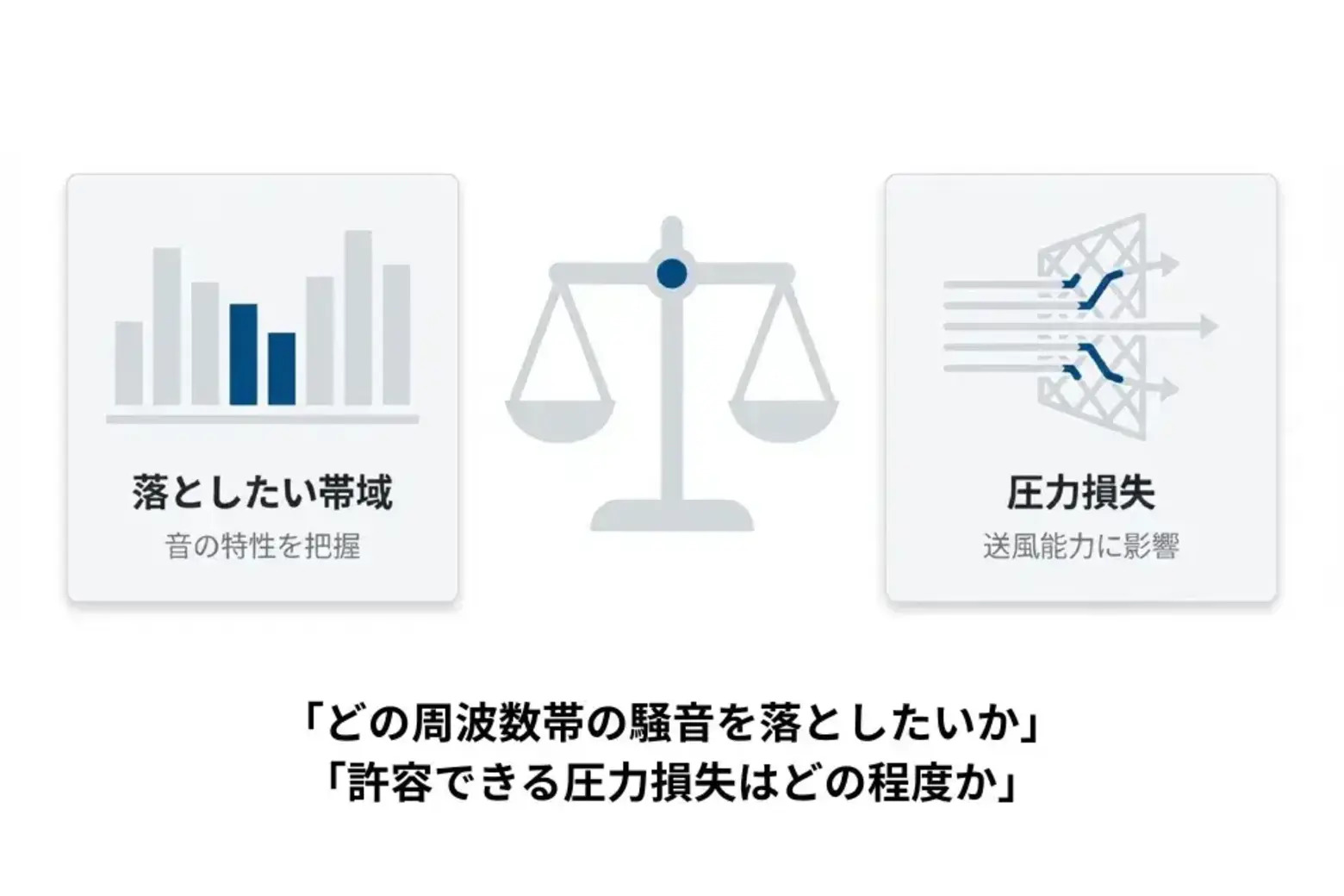

そのため、サイレンサーの選定では「どの周波数帯の騒音を落としたいか」と「許容できる圧力損失はどの程度か」をセットで検討することが重要です。一般に、サイレンサーが長いほど挿入損失は大きくなりますが、圧力損失やコストも増加します。対象となる騒音の周波数特性を把握した上で、必要十分な仕様を選定し、効果的かつ効率的な設計を行いましょう。
対策を成功させるための3つのポイント
ダクト騒音対策を効果的に実施するためには、いくつかの重要なポイントがあります。
1.騒音の発生源と伝搬経路を正確に把握しよう
どの機器の音がどのダクトを経由して、どこから放射されているのか。この経路を特定しないまま対策を行っても、十分な効果は得られません。まずは正確に音の発生源と伝搬経路を知っておきましょう。現場での騒音測定と音源の特定が、対策の第一歩となります。
どの機器の音がどのダクトを経由して、どこから放射されているのか。この経路を特定しないまま対策を行っても、十分な効果は得られません。まずは正確に音の発生源と伝搬経路を知っておきましょう。現場での騒音測定と音源の特定が、対策の第一歩となります。
2.空調システム全体への影響を考慮しよう
先述のとおり、サイレンサーの設置は圧力損失を伴います。騒音を抜きたい一心で大型のサイレンサーを入れた結果、圧力損失が増えすぎて風量が不足したり、ファンの消費電力が上がったりすることもあります。ダクト経路全体の圧力バランスを計算し、ファンの能力に余裕があるかを確認した上で、サイレンサーの仕様を決定することが重要です。
先述のとおり、サイレンサーの設置は圧力損失を伴います。騒音を抜きたい一心で大型のサイレンサーを入れた結果、圧力損失が増えすぎて風量が不足したり、ファンの消費電力が上がったりすることもあります。ダクト経路全体の圧力バランスを計算し、ファンの能力に余裕があるかを確認した上で、サイレンサーの仕様を決定することが重要です。
3.対策方法は「組み合わせる」を意識しよう
騒音対策は、対応策を組み合わせ、騒音に対して複合的にアプローチすることも重要です。サイレンサーでダクト内部の伝搬音を抑え、ラギングで透過音を防ぎ、防振支持で固体伝搬音を遮断する。このように複数の対応策を組み合わせることで、より盤石な騒音低減が実現できます。
騒音対策は、対応策を組み合わせ、騒音に対して複合的にアプローチすることも重要です。サイレンサーでダクト内部の伝搬音を抑え、ラギングで透過音を防ぎ、防振支持で固体伝搬音を遮断する。このように複数の対応策を組み合わせることで、より盤石な騒音低減が実現できます。
こうした騒音対策の設計には専門的な知識と経験が必要不可欠と言っても過言ではないでしょう。特に大風量・大容量のダクトシステムを扱う大規模施設の場合はなおさらです。騒音対策を効果的かつ確実に実現するためにも、専門業者と連携して計画を進めることがおすすめです。
よくある質問
Q.ダクト用サイレンサーはどこに設置するのが一般的ですか？
A.騒音の発生源に近い位置や、屋外に面した排気口の手前など、音の放射を抑えたいポイントに設置します。設置スペースやメンテナンス性も含めて検討が必要です。
Q.サイレンサーを入れると風量が落ちませんか？
A.サイレンサーは圧力損失を伴います。許容できる圧力損失の範囲で、必要な挿入損失を満たす仕様を選定することが重要です。
Q.低周波成分の騒音にも効果はありますか？
A.低周波は対策難易度が高い傾向がありますが、スプリッタ厚みや長さなどの設計により、対象帯域に合わせた仕様検討が可能です。現場の周波数特性を把握した上での選定が効果につながります。
まとめ
本記事では、ダクトを通じて伝搬する騒音の問題について、発生メカニズムから具体的な対策方法まで解説しました。
ダクトの騒音対策は、「音がどこで発生し、どこを通り、どこから漏れているのか」を正しく把握することから始まります。その上で、サイレンサーで音の根本を断ち、ラギングや防振支持で漏れをふさぐ。この「発生源の把握→複合的な対策」という順序が、ダクト騒音を確実に解決するための基本的な考え方です。
機器まわりの防音をしたのに騒音が残っている、どこから音が回り込んでくる――そんなときは、ダクトという「音の通り道」に目を向けてみてください。
