ビル屋上の騒音対策完全ガイド|限られたスペースで最大の効果を出す方法
目次
都市部のビル屋上には、空調室外機や冷却塔、チラーなど、建物の運用に欠かせない設備が並んでいます。これらの機器は24時間稼働することも珍しくなく、その稼働音は屋上から周囲に広がって、近隣との間で騒音トラブルに発展するケースがあります。
屋上の騒音対策は特有の難しさがあります。スペースの制約、通風や排熱の確保、荷重制限、施工条件。これらをすべて満たしたうえで、音が届いて困る場所（受音点）に向かう音を減らさなければなりません。対策機器の選定にとどまらず、どこに何をどう配置するか、開口部をどう処理するかまで含めた、総合的な計画の組み立てが求められます。
本記事では、屋上という特有の条件下で受音点に届く音を減らすための考え方と、防音壁の配置パターンや開口部の設計、サイレンサーや防振の組み込み方まで、具体的な手法とポイントを整理します。

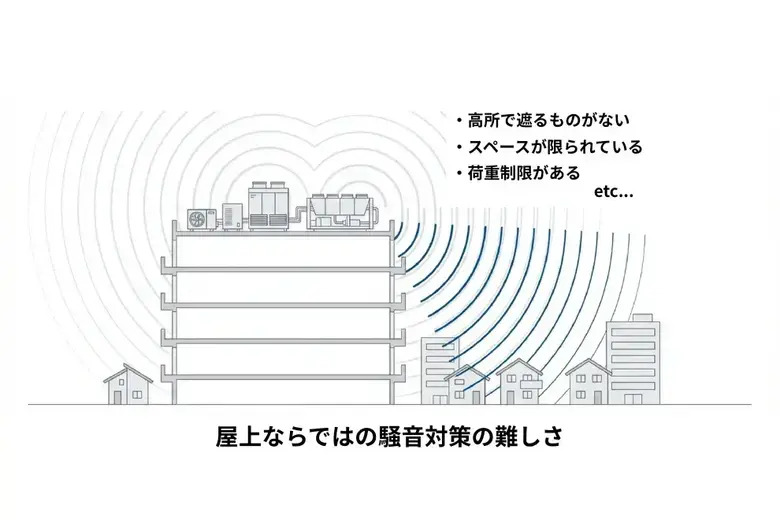

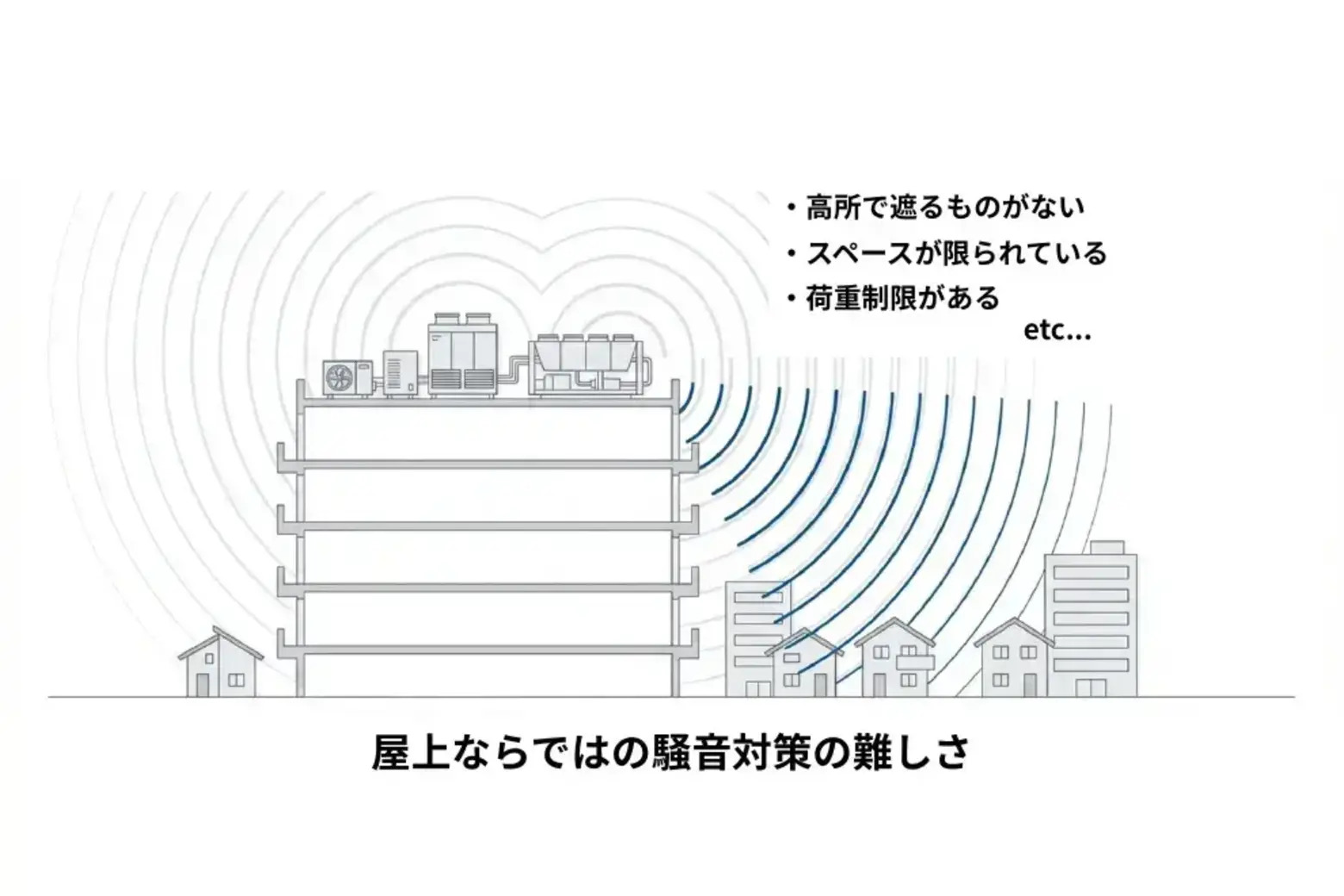

屋上騒音対策が難しい理由
まずは、屋上の騒音対策特有の難しさの理由についてみていきましょう。
1.高い位置に遮るものがない
地上であれば周囲の建物や塀がある程度は音を遮ってくれますが、屋上にはそうした遮蔽物がほとんどありません。音は四方に広がり、高所であるぶん地上よりもはるかに遠くまで届いてしまいます。
地上であれば周囲の建物や塀がある程度は音を遮ってくれますが、屋上にはそうした遮蔽物がほとんどありません。音は四方に広がり、高所であるぶん地上よりもはるかに遠くまで届いてしまいます。
2.スペースに余裕がない
屋上には既存の設備や配管が密集していることが多く、音源と防音壁のあいだに十分な距離や高さを確保しにくい状況が一般的です。通風や排熱も止められないため、壁で囲んでも開口部が必ず残ります。
屋上には既存の設備や配管が密集していることが多く、音源と防音壁のあいだに十分な距離や高さを確保しにくい状況が一般的です。通風や排熱も止められないため、壁で囲んでも開口部が必ず残ります。
3.建物の構造上、荷重制限がある
防音壁やサイレンサーにはそれなりの重量があり、屋上スラブの許容荷重を超えるものは設置できません。とくに既存ビルへの後付けでは、この制約が計画全体を左右することも少なくありません。
防音壁やサイレンサーにはそれなりの重量があり、屋上スラブの許容荷重を超えるものは設置できません。とくに既存ビルへの後付けでは、この制約が計画全体を左右することも少なくありません。
こうした制約が重なることが、屋上の騒音対策が「防音壁で囲えばそれで済む」という単純な話になりにくい主な理由です。

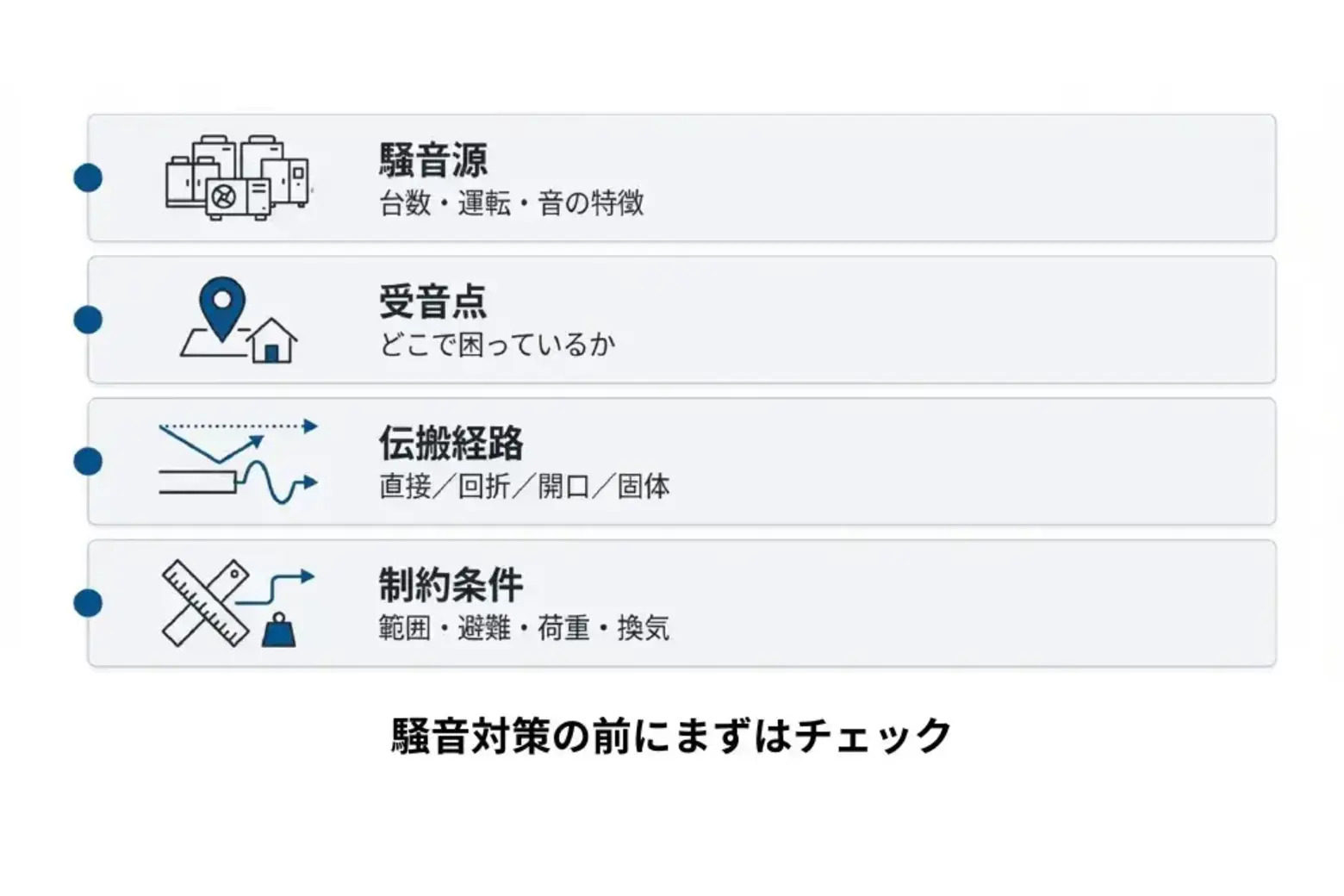

まず整理すること
屋上の騒音対策は、現地の条件によって取るべき対策が大きく変わります。具体的な対策に入る前に、次の4つを整理しておくと、後の手戻りを減らせます。
1.騒音源の詳細
どの機器が主な騒音源か。台数、運転パターン、音の特徴など
2.受音点の詳細
どこで音が問題になっているか。隣地境界なのか、周辺の住戸なのか、上層階のテナントなのか
3.騒音の伝搬経路
受音点に届いている音は、直接音か、壁の上端を回り込む回折音か、開口部からの漏れか、建物の構造体を伝わる固体伝搬音か
4.制約条件
設置に使える範囲、避難経路や点検動線との兼ね合い、荷重上限、通風や排熱の要件、施工条件など
まずはこうした情報を事前に整理することで「対策を入れたのに別の場所で音が目立つようになった」「通風が足りなくなって設備トラブルが起きた」といった行き戻りに陥りにくくなり、効率的に対策を進めやすくなるでしょう。
配置設計の基本
屋上の騒音対策では、音を完全に封じ込めることは現実的ではありません。防音壁で騒音源を囲ったとしても、機器の通風や排熱を妨げないよう壁面に開口部を設ける必要がありますし、将来のメンテナンスのための出入口も確保しなければなりません。
つまり、防音壁には必ず「音が抜ける隙間」が残ります。そのため、完全な遮音を目指すのではなく、あくまで受音点に届く音をどれだけ減らせるかを考えることが屋上の騒音対策のポイントとなります。
つまり、防音壁には必ず「音が抜ける隙間」が残ります。そのため、完全な遮音を目指すのではなく、あくまで受音点に届く音をどれだけ減らせるかを考えることが屋上の騒音対策のポイントとなります。

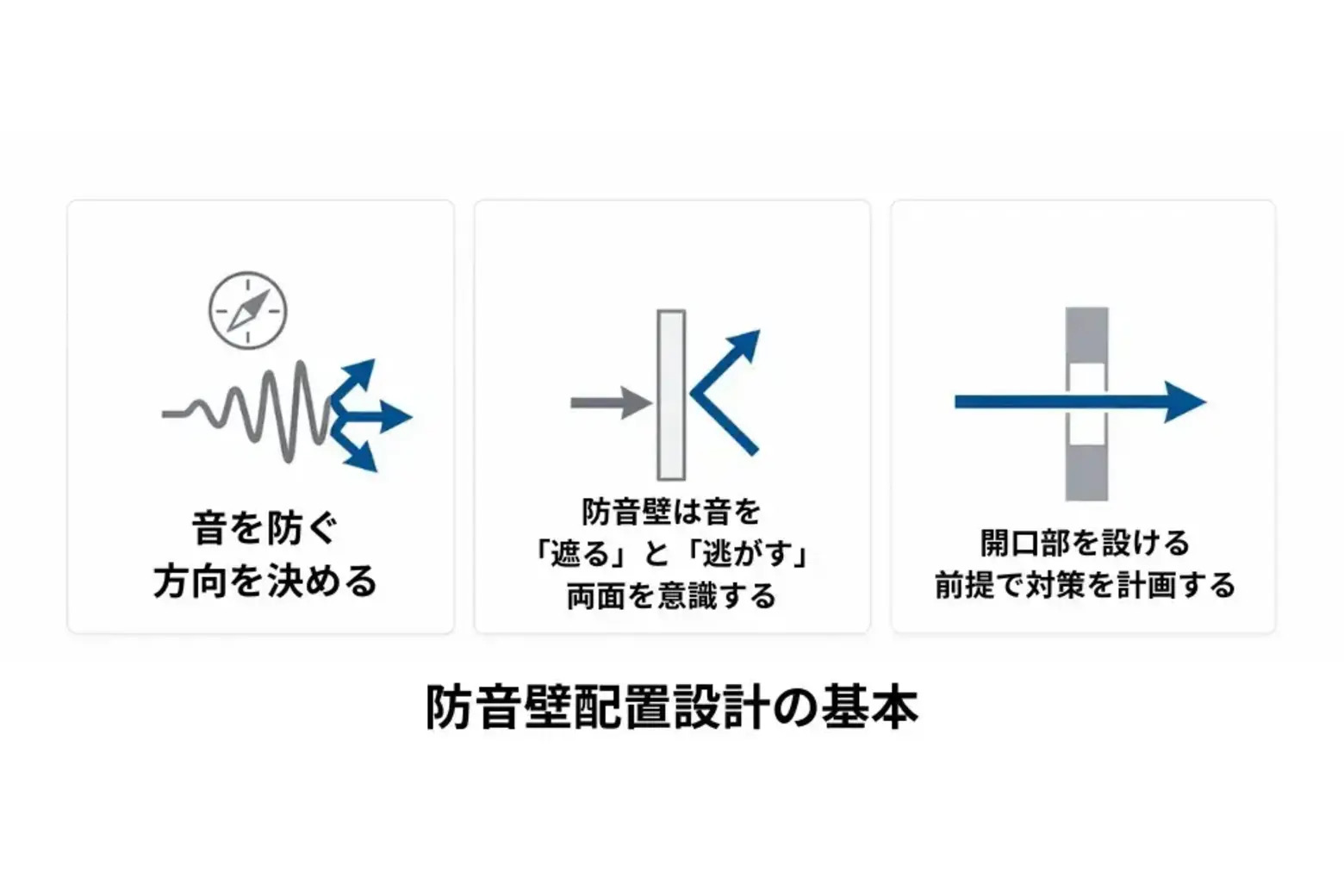

1.音を出したくない方向（受音点の方向）を決める
2.防音壁は「遮る面」と「逃がす面」の両方を意識して配置する
3.開口部には消音ルーバーやサイレンサーを組み込む前提で計画する
まずはこの3点を軸に、騒音対策を計画しましょう。
では実際に、防音壁をどう配置すればよいのか。代表的な「コの字」「ロの字」の2パターンを見ていきましょう。
では実際に、防音壁をどう配置すればよいのか。代表的な「コの字」「ロの字」の2パターンを見ていきましょう。

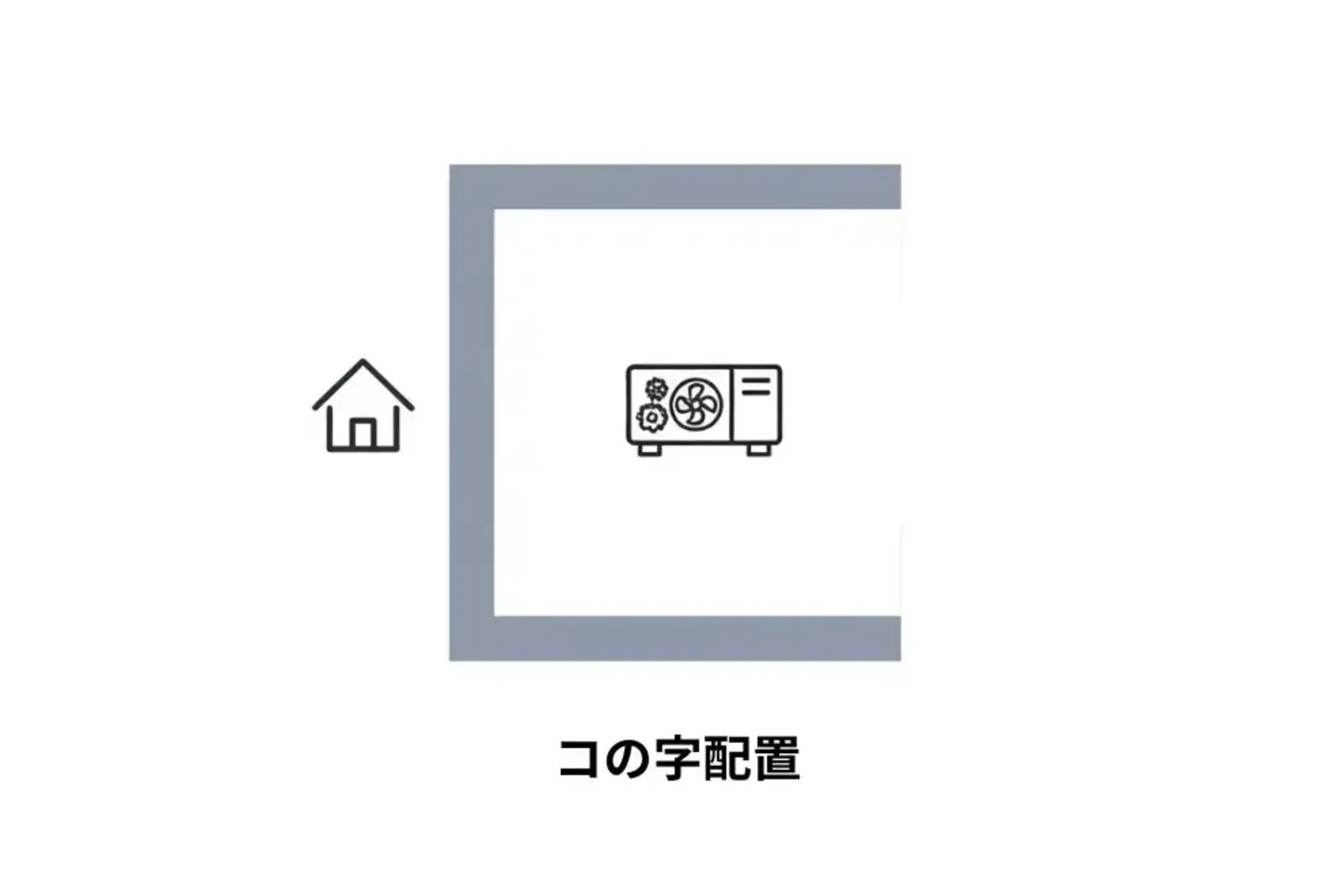

①コの字配置
コの字配置は、問題になっている苦情元となっている受音点がおおむね一方向に偏っていて、なおかつスペースに余裕がない場合に使いやすいパターンです。比較的導入しやすい点もメリットと言えるでしょう。
しかし、開口部の位置や向きによって、音が抜ける方向が想定と変わることがある点には注意が必要です。
しかし、開口部の位置や向きによって、音が抜ける方向が想定と変わることがある点には注意が必要です。
設計の際は、機器の吸排気方向を確認したうえで、開口部の位置と向きを先に決めてから壁の配置を組み立てると、計画全体の進行がまとまりやすくなります。

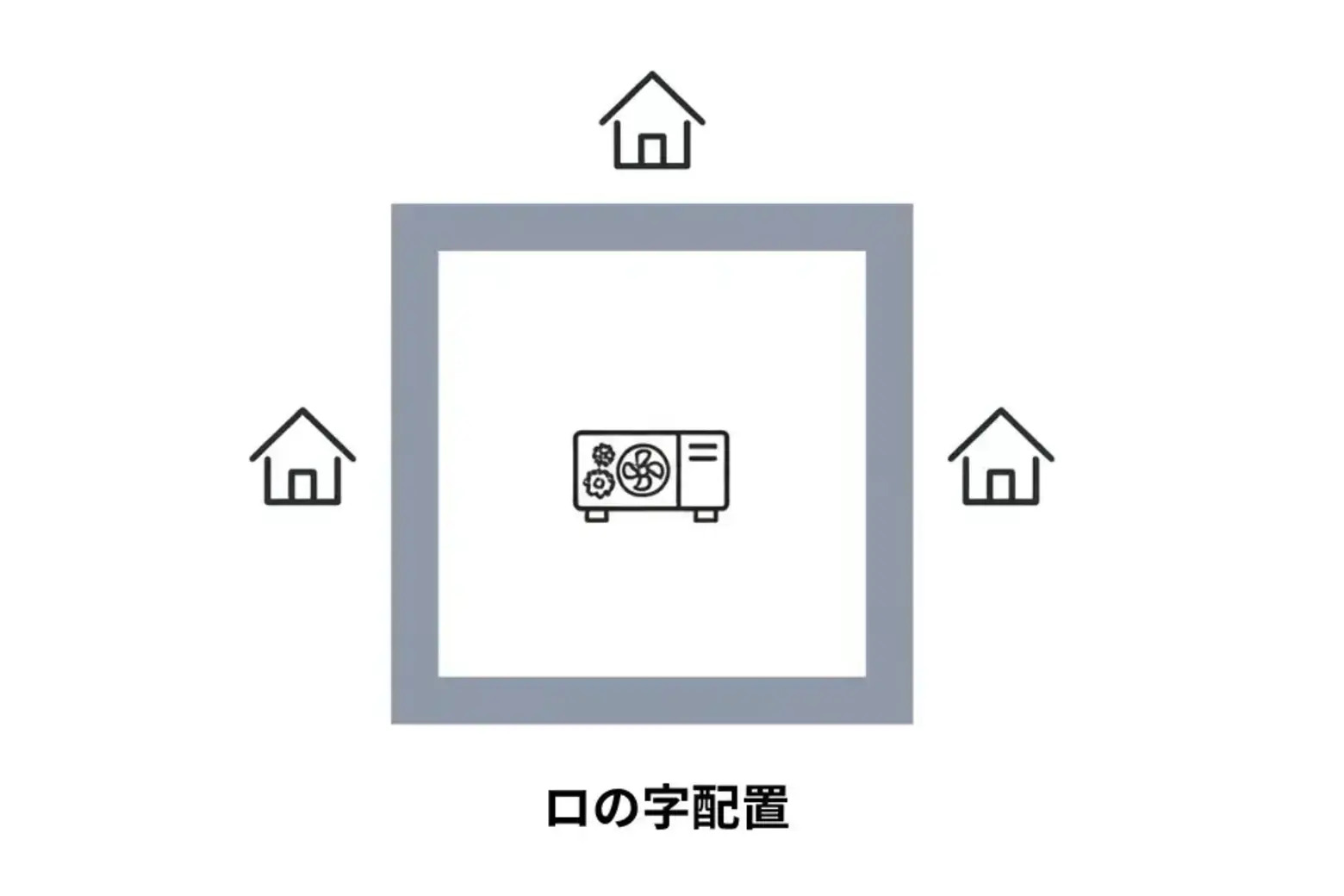

②ロの字配置
ロの字配置は、受音点が周囲に分散していて、全方向への影響を抑えたいときに選ばれるパターンです。放射音を全方向でまんべんなく抑えられ、受音点ごとの差が出にくいため、どの方向にも苦情リスクがある場合に採用したい配置です。
ロの字配置の成否を分けるのは、やはり開口部の扱いです。四方を囲う以上、機器の通風と排熱をどう確保するかが課題になります。開口部からの音漏れが大きいと、せっかく囲い込んだ効果が薄れてしまいますし、通風が不足すれば機器のオーバーヒートや性能低下につながりかねません。
防音壁だけで完結させようとするのではなく、消音ルーバーやサイレンサーの組み込みを前提に計画するのが現実的でしょう。
開口部の設計
屋上の騒音対策では、開口部の設計が全体の成否を左右すると言っても過言ではありません。機器の通風や排熱が欠かせない以上、開口部は必ず必要です。そこからの音の漏れをどれだけ抑えられるかが、対策の効果を決めるポイントです。
開口部の音漏れ対策として代表的なのが消音ルーバーです。
空気の通り道を確保しつつ、ルーバー内部の吸音材で通過する音のエネルギーを減衰させる仕組みで、防音壁の開口部にはめ込むことで通風と消音を両立させます。設計にあたっては、次の要素をバランスよく検討しましょう。
空気の通り道を確保しつつ、ルーバー内部の吸音材で通過する音のエネルギーを減衰させる仕組みで、防音壁の開口部にはめ込むことで通風と消音を両立させます。設計にあたっては、次の要素をバランスよく検討しましょう。
1.必要開口面積
通風や排熱の要件を満たすだけの面積が確保できるか
2.圧力損失
ルーバーを通すことで風量が落ちすぎないか
3.雨仕舞い
風雨の吹き込みをどう防ぐか。ルーバーの形状と角度で対応できる範囲はあるが、設置環境によっては別途処理が必要になる
4.メンテナンス性
定期的な清掃や将来の交換を想定して、点検動線を確保できるか
サイレンサーの組み込み
サイレンサーは、空気の流れを保ちながら通過する音のエネルギーを吸収・減衰させる装置です。塞ぐことができない屋上の条件とは相性がよく、防音壁や消音ルーバーと組み合わせて使われることも多い手法です。選定にあたっての判断軸は、おもに次の3つです。
1.抑えたい周波数帯はどこか
落としたい音が中高周波なのか、低周波寄りのうなりなのか
2.許容できる圧力損失はどの程度か
サイレンサーを入れると増える空気抵抗を考慮して、風量や機器の能力にどこまで影響が出るかを見極める
3.設置スペースと保守性は考慮できているか
点検や清掃がしやすい配置になっているか。将来の交換を見越したスペースは確保できているか
これらのポイントをまずは検討しましょう。
屋上では、サイレンサーをどこに組み込むかで効果の出方が大きく変わります。排気側の出口付近に置いて外部への放射音を抑える、吸気側の取り込み口に置いてダクト経路からの漏れを抑える、通路状に構成してメンテナンス動線を確保しつつ放射音を抑えるなど、現場の条件に応じた柔軟な設計が求められます。
これらのポイントをまずは検討しましょう。
屋上では、サイレンサーをどこに組み込むかで効果の出方が大きく変わります。排気側の出口付近に置いて外部への放射音を抑える、吸気側の取り込み口に置いてダクト経路からの漏れを抑える、通路状に構成してメンテナンス動線を確保しつつ放射音を抑えるなど、現場の条件に応じた柔軟な設計が求められます。

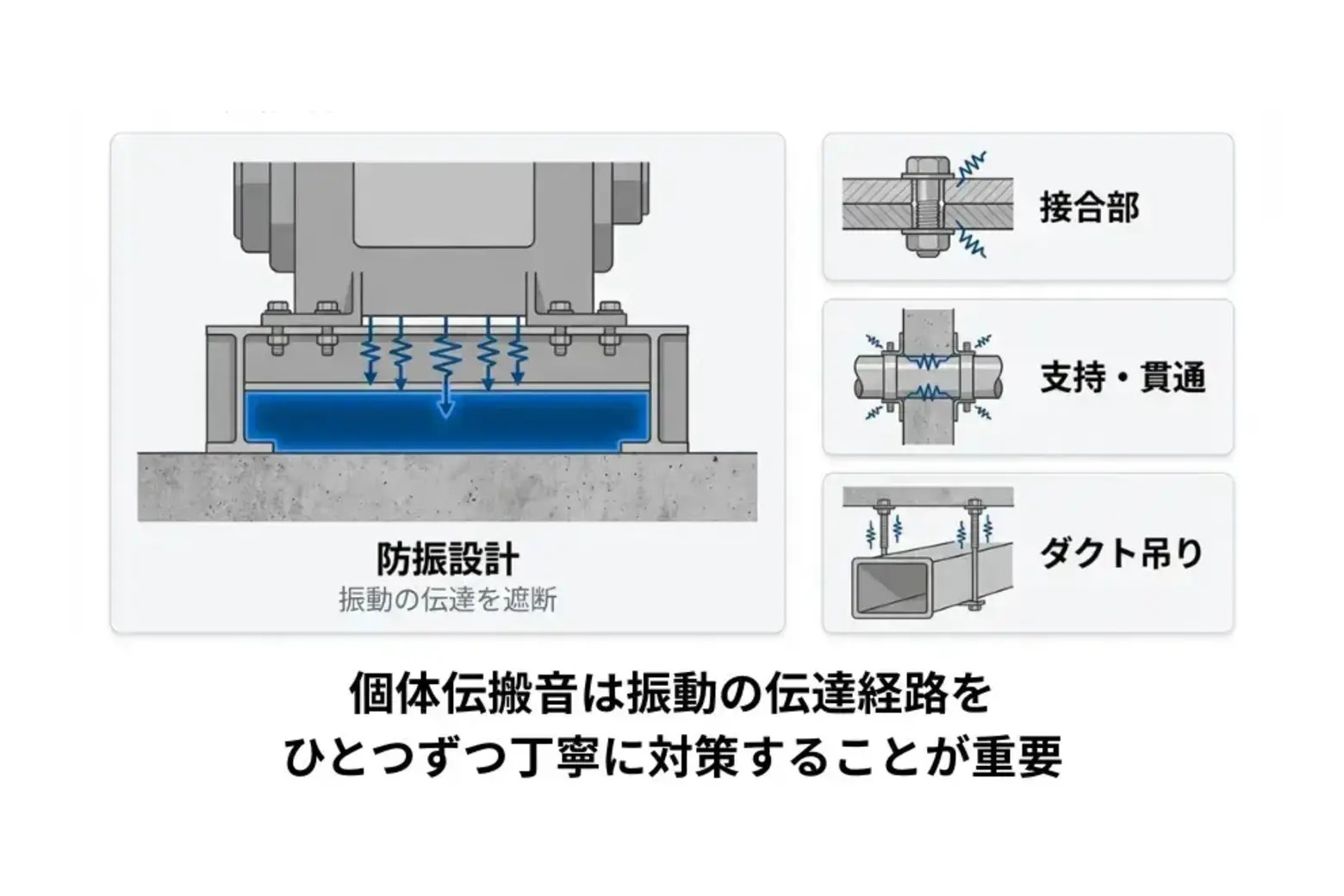

固体伝搬音の対策
防音壁やサイレンサーで空気中を伝わる音を抑えても、それだけでは解決しないケースがあります。振動が建物の構造体を伝わり、離れた階の室内で低い唸りや共鳴音として聞こえてしまう。いわゆる固体伝搬音の問題です。
固体伝搬音を抑えるには、振動が構造体に伝わる経路を物理的に断つ必要があります。防振架台や防振ゴムを機器の下に設置し、振動の伝達を遮断するのが基本的な手法です。見落としやすいのが、機器本体の直下だけではなく、その周辺の取り合い部分です。
・機器と架台の接合部
・配管の支持部や壁・床の貫通部
・ダクトの固定金具や吊り下げ支持の部分
こうした箇所をひとつでも処理し損ねると、せっかく防振架台を設けてもそこから振動がバイパスしてしまいます。振動の伝達経路をひとつずつ潰していく、丁寧な設計が重要となります。
屋上ならではの制約を設計に落とし込む
屋上の騒音対策は、遮音性能の追求だけでは完結しません。そもそも設置できるのか、設置した後も運用し続けられるのか。この現実の条件を同時にクリアしなければ、対策として成り立ちません。
荷重面では、防音壁や架台、サイレンサーなどの重量が屋上スラブの許容荷重に収まるかを確認します。とくに既存ビルへの後付けでは荷重の余裕が限られていることが多く、計画の早い段階で構造条件を押さえておかないと、設計のやり直しになりかねません。
施工面では、資材の搬入経路、クレーンの使用可否、工期の制約、機器を止められるかどうか、近隣への配慮といった現場条件が前提になります。遮音性能の面で優れた計画であっても、施工が成り立たなければ形にはなりません。
維持管理面では、点検動線の確保に加え、フィルタの清掃や熱交換器の洗浄、将来的な部材の更新や機器の入れ替えまで見越しておくと、運用に入ってからのトラブルを避けやすくなります。
対策効果の考え方
屋上の騒音対策は、ひとつの手法に頼るよりも、配置・開口部処理・防振を組み合わせたほうが安定した結果を得やすい傾向があります。防音壁で直接音を遮り、消音ルーバーやサイレンサーで開口部からの漏れを抑え、防振で固体伝搬音を断つ。この三つを一体で組み立てることで、対策の隙間を小さくできます。
ただし、実際の効果は現場条件に大きく左右されます。音源の特性、受音点との距離、風向き、周辺建物からの反射、開口部の条件など、複数の要素が絡み合うため、計画段階での現地確認や、必要に応じた測定・シミュレーションを組み込んでおくことが大切です。
よくある質問
Q.屋上に防音壁を設置するとき、コの字とロの字はどちらを選べばよいですか？
A.受音点がおおむね一方向に偏っている場合はコの字配置が省スペースで取り組みやすく、全方向への影響を抑えたい場合はロの字配置が向いています。いずれの場合も、開口部の位置と消音処理をセットで検討することが大切です。
Q.防音壁で囲ったのに思ったほど効果が出ません。何が原因でしょうか？
A.開口部からの音漏れが原因であるケースが少なくありません。通風や排熱のために開口部は必ず残るため、消音ルーバーやサイレンサーで処理しないと、囲い込みの効果を十分に引き出せないことがあります。建物の構造体を伝わる固体伝搬音が別ルートで室内に届いている可能性も考えられます。
Q.既存ビルで屋上の荷重制限が厳しいのですが、防音対策はあきらめるしかないでしょうか？
A.荷重に余裕がなくても、軽量素材を使った防音壁や配置の工夫によって対応できる場合があります。計画段階で構造条件を確認したうえで、荷重の範囲内で実現可能な対策案を検討することをお勧めします。
まとめ
本記事では、屋上という特有の条件下で受音点に届く音を減らすための考え方について解説しました。
屋上の騒音対策は、「どの音を、どの方向で、どれだけ減らしたいか」を起点に、配置・開口部処理・防振を一体で組み立てることが基本になります。防音壁で直接音を遮り、消音ルーバーやサイレンサーで開口部からの漏れを抑え、防振で固体伝搬音を断つ。このように複数の手法を組み合わせることで、限られたスペースや荷重制限といった屋上特有の制約のなかでも、実効性のある対策が見えてきます。
屋上の騒音対策は、「どの音を、どの方向で、どれだけ減らしたいか」を起点に、配置・開口部処理・防振を一体で組み立てることが基本になります。防音壁で直接音を遮り、消音ルーバーやサイレンサーで開口部からの漏れを抑え、防振で固体伝搬音を断つ。このように複数の手法を組み合わせることで、限られたスペースや荷重制限といった屋上特有の制約のなかでも、実効性のある対策が見えてきます。
防音壁で囲ったのに効果が出ない、対策をしたら通風が足りなくなった――そうした行き戻りを避けるには、音源と受音点の関係を正確に把握したうえで、現場条件に合った設計を進めることが大切です。
